15 aug. 2007
Model

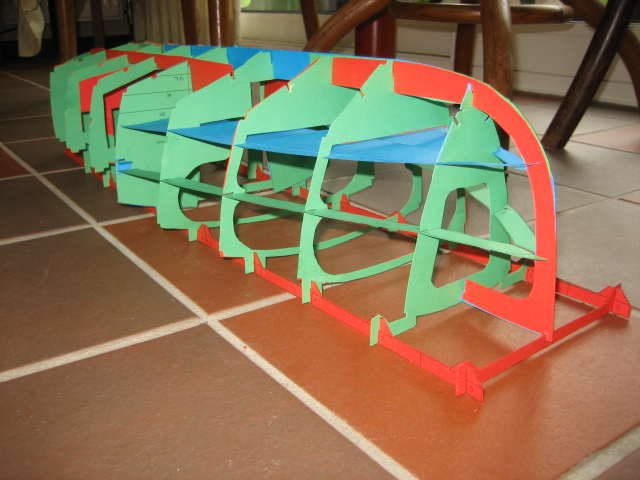

Een test is uitgevoerd door de onderdelen samen te voegen op modelschaal.
1 nov. 2007
Onderdelen
De tekening met de onderdelen is op ware formaat afedrukt. Daarna deze grote tekeninngen (1,22 x2,44m) op multiplexplaten geniet en vervolgens met de decoupeerzaag gezaagd. Na een behandeling van de onderdelen met injectie hars kan de test montage beginnen.
1 nov. 2007

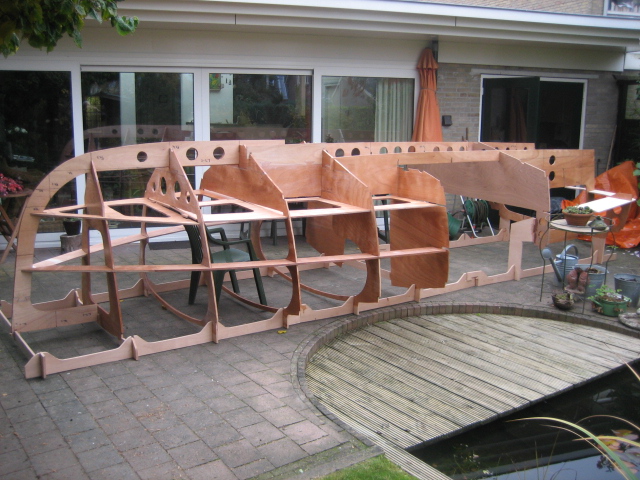

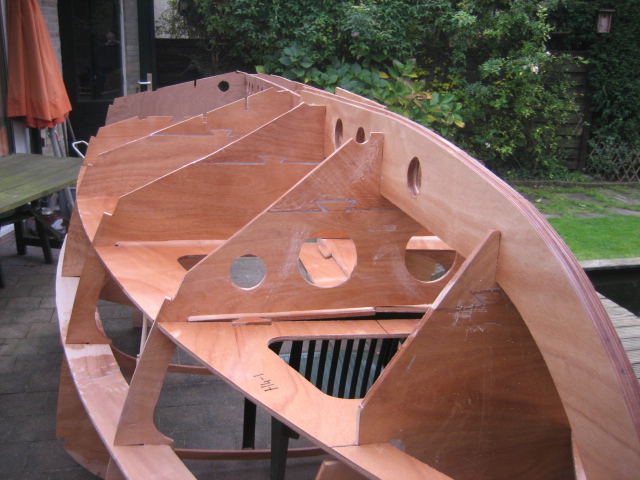

Eerste test
Een eerste test was het samenvoegen van de onderdelen. Met twee man is het gelukt ca. 75 % van de onderdelen in een half uur in te monteren !
7 nov. 2007
Bouwlocatie
De bouw van het prototype vindt plaats in een voormalige auto- spuitcabine.
De temperatuur en de afzuiging kunnen hier zeer goed geregeld worden.

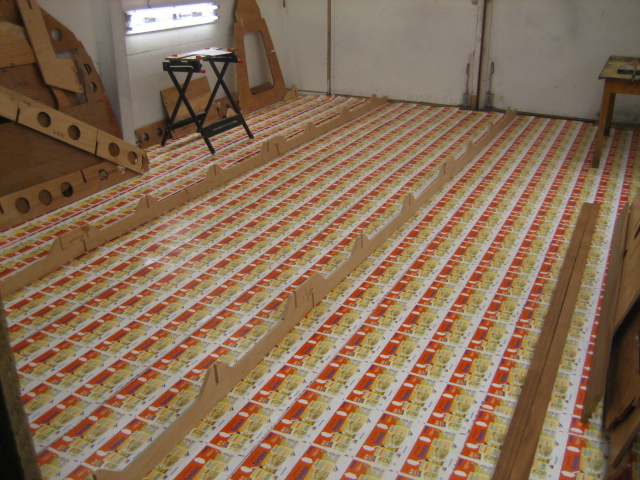

De bouwplaats is ingericht, te beginnen met "stucloper" op de grond.
De "ladder" is de basis voor de later te plaatsen spanten.
13 nov. 2007

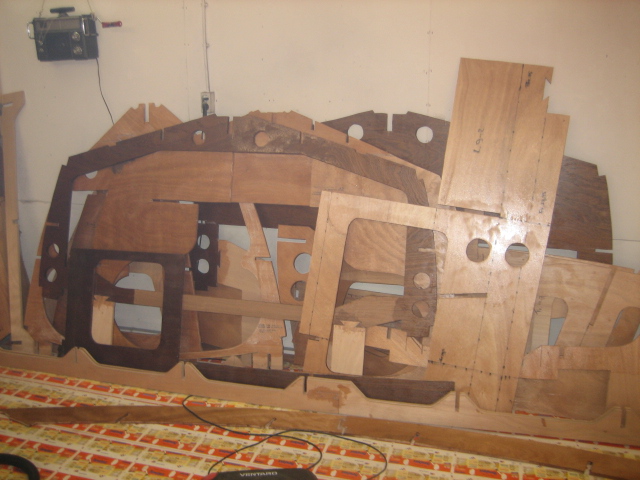

Onderdelen

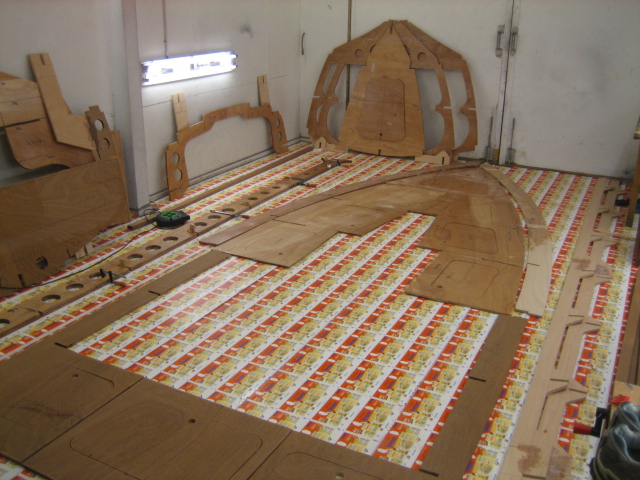

Diverse onderdelen liggen op de vloer. Op de voorgrond liggen de dekken en achteraan tegen de wand staan de voorste drie spanten.
4 dec. 2007
Voorbehandeling
De onderdelen staan klaar voor montage. Alle delen zijn vooraf behandeld met epoxy injectie hars.
10 dec. 2007
Spanten

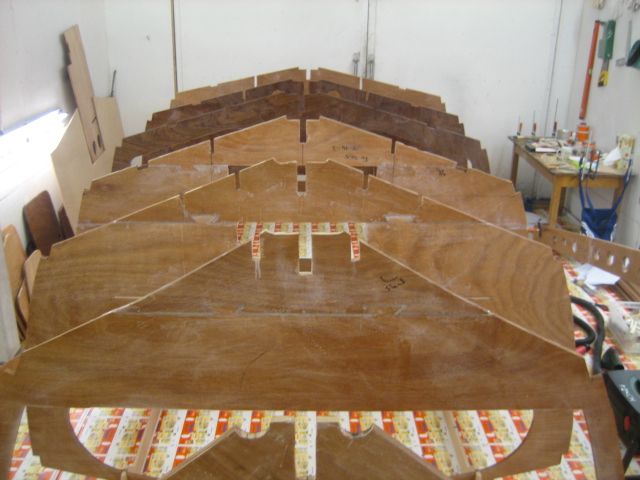

De spanten staan de definiteve bouw is begonnen.
5 jan. 2008

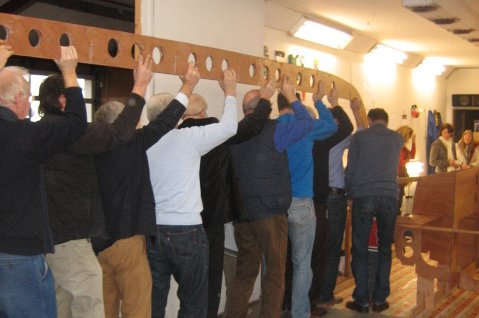

Kleinzoon
Kleinzoon "Beau" helpt fantastisch mee met tillen van de kiel. Hij wil straks wel mee met Opa's boot, lekker scheuren over het water.
5 jan. 2008
Gewichtige zaak

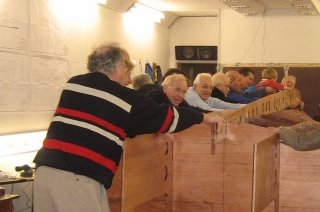

Er zijn nog meer sterke mannen behulpzaam met zware transport.
5 jan. 2008
Kielleggen
Ja hoor hij past. Geweldig, het schip heeft een ziel ! Mannen, dank voor de assistentie !!
5 jan. 2008
Hamerslagen
De scheepsbouwer moet, voor alle zekerheid, de kiel nog even en tikje na geven. (foto:
Gezina Koejemans)
15 jan. 2008

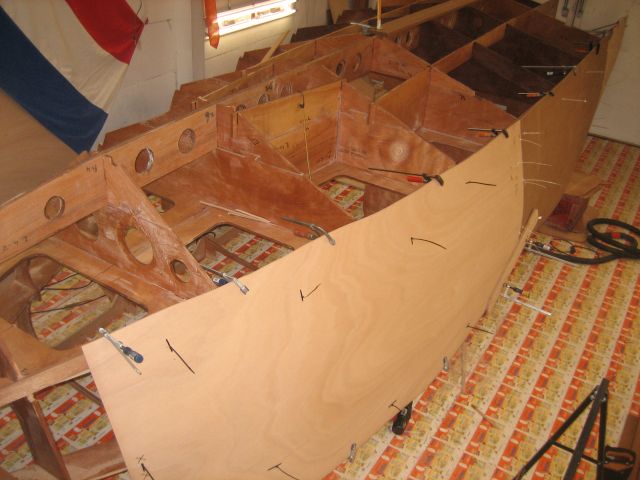

Zijplaten
De zijplaten zijn met tie-raps gemonteerd. Voor het pasmaken op de spanten heeft de electrische schaaf zijn werk goed gedaan.
15 feb. 2008
Kimlatten

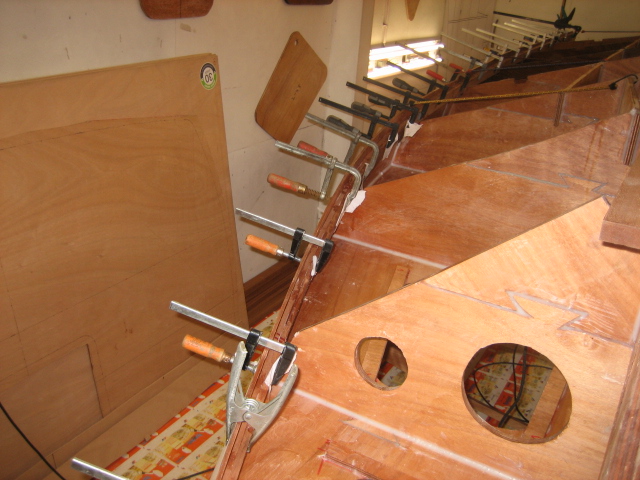

De SB kimlatten zijn met variobond vastgelijmd.
Voor deze klus worden ca. 20 lijmtangen gebruikt.
15 maart 2008

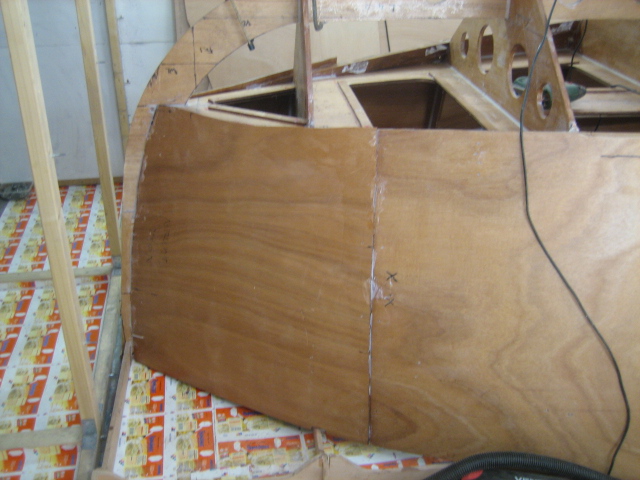

Stevenplaten

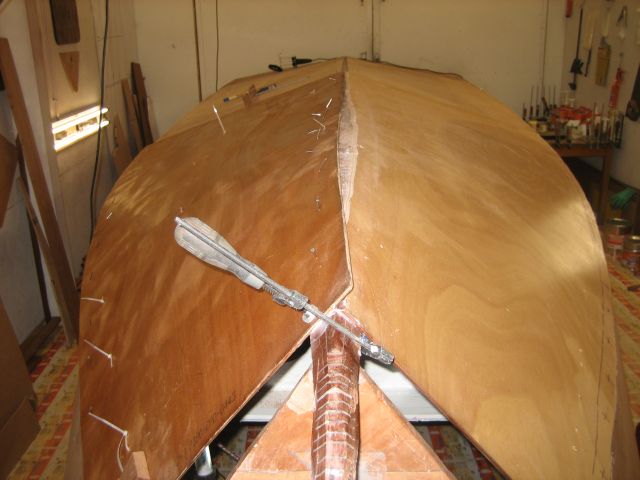

De voorste steven platen zitten er in.
De zijde bestaat t.z.t. uit 12 mm multiplex plus 320 gr/m2 roving.

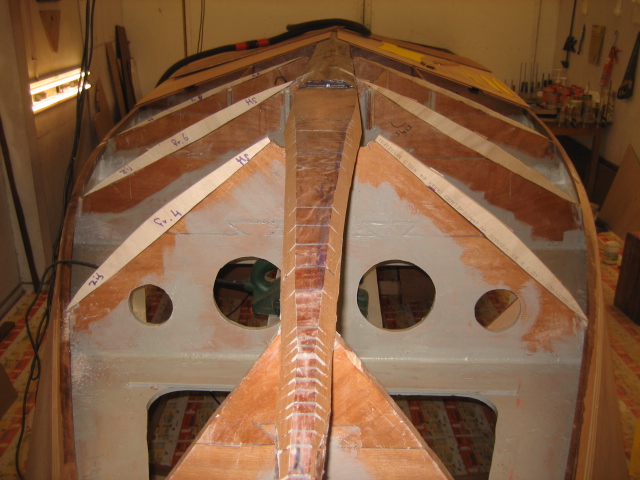

15 april 2008

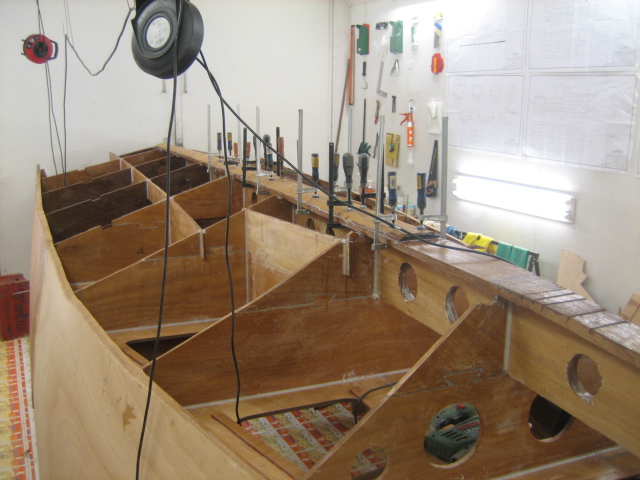

Kielbalk
De 2e laag op de kielbalk is gemonteerd.
Wij hebben het gevoel dat het schip nu vorm krijgt.
15 augustus 2008
Spantcorrectie
Het lijnenplan is niet 100 % ontwikkelbaar.
Bij de valling van de bodemplaten is er ruimte over op de spanten.
Vulstukjes zorgen
voor de correctie en de tekeningen zijn conform aangepast.
19 september 2008
1e Bodemplaat
De 1e laag van de bodemplaat ligt op de spanten.
10 oktobr 2008

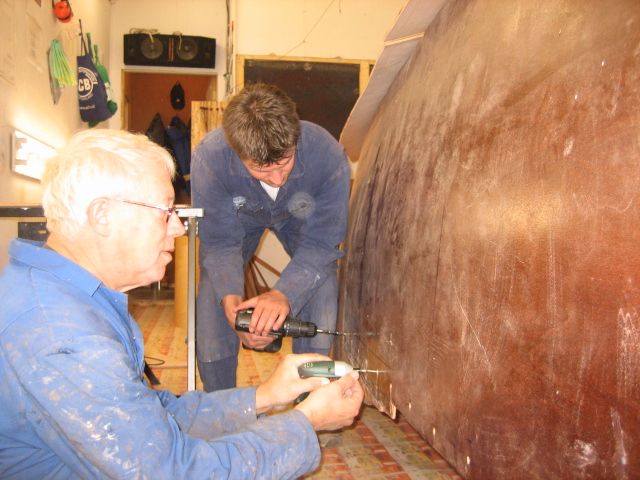

Zoon Robert
De zijplaten en de bodemplaten
worden geschroefd ter plaatse van de berghoutslatten, de kimlatten en kielbalk.
Gaatjes voorboren en schroeven vastzetten.
